เหล็กเอชบีม:เหล็ก h beam

เหล็กเอชบีม(H-Beam) เหมาะสำหรับงานโครงสร้างเหล็กโดยเฉพาะ สามารถรับน้ำหนักได้มากอีกทั้งยังให้ความคงทนสูงเพราะมีความแข็งแรงมาก

มอก. 1227-2558

เหล็กเอชบีม คือ?

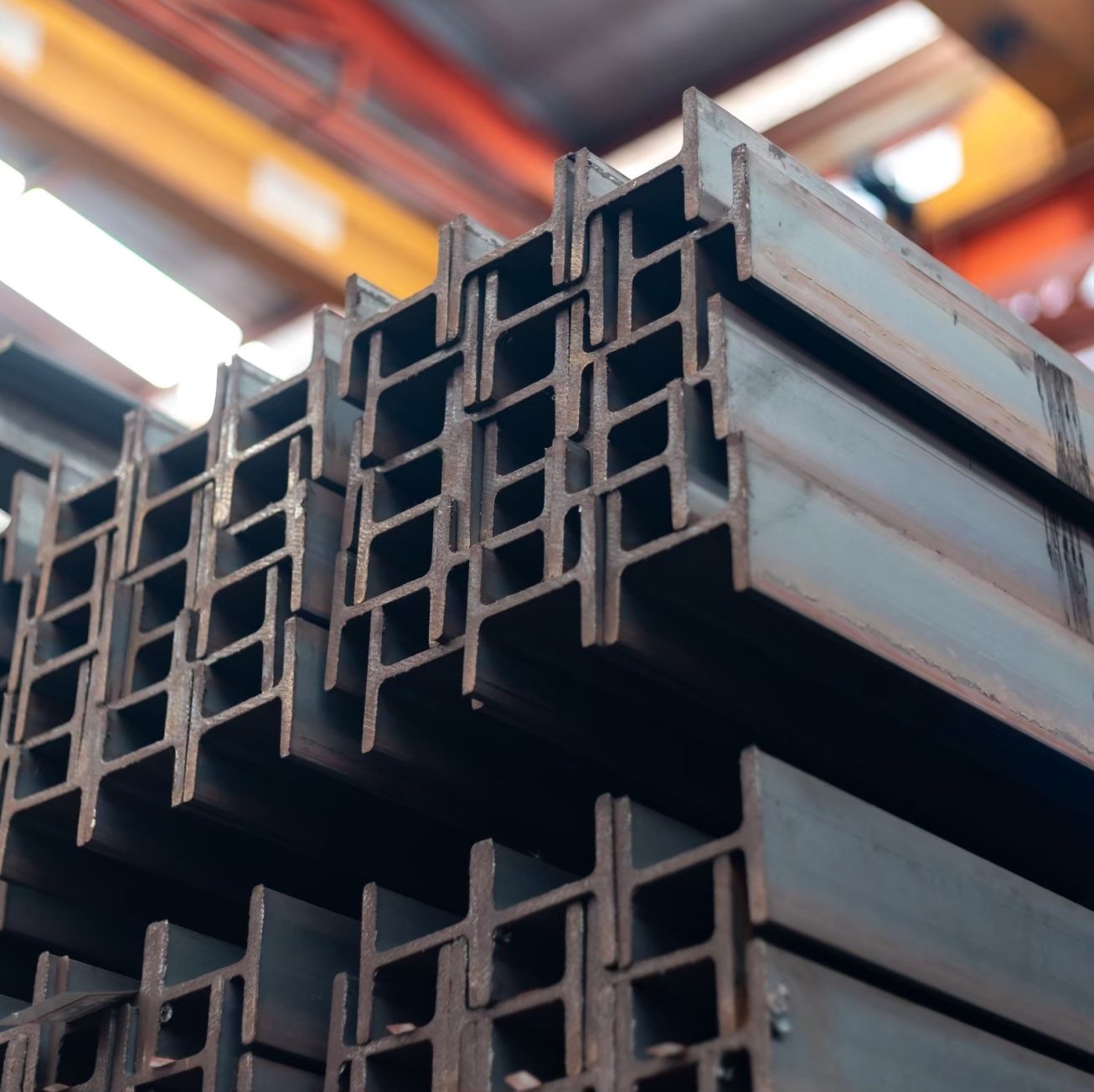

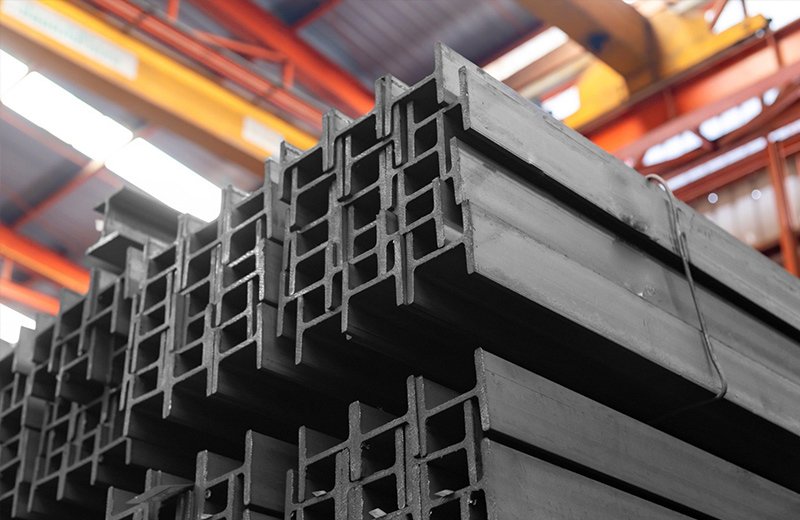

เหล็กเอชบีม (H-Beam) คือ ชิ้นส่วนเหล็กที่มีรูปร่างคล้ายตัว "H" ในแนวขวาง โดยมีส่วนของปีก (flanges) ที่ต่อกันที่

ด้านบนและล่าง และส่วนของตัว (web) ที่ต่อกลางระหว่างปีก

เหล็กเอชบีมมักใช้ในงานก่อสร้างที่ต้องการความแข็งแรงและความต้านทานต่อการโหลดที่สูง เช่น ในการสร้าง

โครงสร้างของอาคาร, สะพาน, หรืองานก่อสร้างอุตสาหกรรมอื่นๆ เหล็ก h beam ทําเสาได้ก็เพราะมีความแข็งแรง

สามารถรับน้ำหนักได้ดี และเหมาะสำหรับการก่อสร้างทั้งขนาดเล็กและใหญ่

ลักษณะเฉพาะของเหล็กเอชบีมทำให้มันมีสมบัติในการรับน้ำหนักและการกระจายแรงที่ดี และยังสามารถปรับเปลี่ยนขนาดและรูปร่างได้ตามความต้องการของโครงการ
เหล็กเอชบีมมีความแตกต่างจากเหล็กไอบีม (I-Beam) ที่มีรูปร่างคล้ายตัว "I" โดยทั่วไปเหล็กไอบีมมีส่วนของปีกที่แคบกว่าเหล็กเอชบีม ทำให้มีความต้านทานต่อการโค้งงอแตกต่างกัน
ในทางวิศวกรรมและการก่อสร้าง เหล็กเอชบีมเป็นวัสดุที่มีความสำคัญและมักใช้ในการสร้างโครงสร้างหลักที่ต้องการความแข็งแรงและความทนทาน

ขนาดของเหล็กเอชบีมที่เป็นที่นิยมในท้องตลาดมีหลายขนาด เช่น เหล็ก h-beam ขนาด 100x100,150x150,200x200 ราคาเหล็กเอชบีมต้องติดตามบริษัทผู้ขายเหล็ก เพราะมีกลไกด้านราคาที่ไม่เท่ากันในแต่ละวัน เหล็กเอชบีม ราคานั้นจะขึ้นอยู่กับขนาดของเหล็กและจำนวนที่สั่งไปใช้งานเป็นหลัก

การใช้งานเหล็กเอชบีม

สามารถนำมาใช้ในส่วนโครงสร้างหลักของอาคาร เช่น ส่วนเสาและคาน ทั้งอาคารสาธารณะและบ้านพักอาศัย อาจใช้ประกอบเป็นส่วนของโครงถัก ทำอาคารที่ยื่นยาว นอกจากการเลือกเหล็กที่ได้มาตรฐานแล้ว การนำมาใช้อย่างถูกวิธี เช่น การตัด/ต่อ การเชื่อม/ยึดสลักเกลียวก็ต้องได้มาตรฐานด้วย

ตัวอย่างราคาเหล็กเอชบีมในปัจจุบัน (ราคาอาจมีการเปลี่ยนแปลง)*

• เหล็กเอชบีม 100×100×6.0×8มม. ราคา ฿3,695/ เส้น

• เหล็กเอชบีม 125×125×6.5×9มม. ราคา ฿5,115/ เส้น

• เหล็กเอชบีม 150×150×7.0×10มม. ราคา ฿6,765/ เส้น

• เหล็กเอชบีม 175×175×7.5×11มม. ราคา ฿8,635/ เส้น

• เหล็กเอชบีม 200×200×8.0×12มม. ราคา ฿10,730/ เส้น

• เหล็กเอชบีม 244×252×11.0×11มม. ราคา ฿14,025/ เส้น

• เหล็กเอชบีม 248×249×8.0×13มม. ราคา ฿14,485/ เส้น

• เหล็กเอชบีม 250×250×9.0×14มม. ราคา ฿15,555/ เส้น

• เหล็กเอชบีม 294×302×12.0×12มม. ราคา ฿18,405/ เส้น

• เหล็กเอชบีม 300×300×10.0×15มม. ราคา ฿20,190/ เส้น

ความหมายของเหล็กเอชบีมขนาด 100×100×6.0×8.0x6 เมตร

• 100x100 คือเหล็กเอชบีมขนาดหน้ากว้างแกน และปีก 100มม.x100มม. หรือ 4x4นิ้ว
• 6.0x8.0 คือขนาดความหนาแกน และปีก 6.0มม.x8.0มม.
• 6 เมตร คือขนาดความยาวมาตรฐานของเหล็กรางน้ำ

Cellular Beam นวัตกรรมโครงสร้างเหล็กสมัยใหม่

นวัตกรรมการก่อสร้างที่มีคุณสมบัติโดดเด่นในด้านความแข็งแรง และใช้ระยะเวลาการก่อสร้างรวดเร็วนั่นก็คือการก่อสร้างโดยใช้โครงสร้างเหล็ก ในยุคเริ่มแรกนวัตกรรมที่ถูกคิดค้นขึ้นมาก็คือโครงสร้างอาคารแบบโครงถักที่สามารถช่วยให้ช่วงพาดของคานและเสากว้างได้มากขึ้นแต่ก็ยังมีปัญหาเล็กๆน้อยอยู่บ้าง แต่แล้ว Cellular Beam ก็เข้ามาตอบโจทย์ด้านการก่อสร้างอีกครั้งหนึ่งด้วยวิธีการนำเหล็กบีมโครงสร้างเอชบีม ไอบีม หรือไวด์แฟรงค์นำมาตัดเพื่อจุดประสงค์ที่ต้องการจะเพิ่มขนาดหน้าตัดให้มีความสามารถในการรับแรงที่มากขึ้น และยังช่วยลดต้นทุนของวัสดุโครงสร้างทำให้งบประมาณการก่อสร้างไม่บานปลาย นอกจากนั้น Cellular Beam ยังสามารถลดระยะเวลาการก่อสร้างได้ด้วยการเชื่อมต่อด้วยวิธีติดตั้งด้วยการขันประกอบด้วยน็อต หรือในภาษาอังกฤษเรียกว่า Bolted Connection และยังมาตอบโจทย์การใช้งานที่ต้องการขยายความยาวและช่วงพาดเสาได้มากขึ้น จึงทำให้การบริหารจัดการพื้นที่ภายในทำได้ง่ายและสามารถใช้พื้นที่ให้เกิดประโยชน์สูงสุด

กระบวนการทำ Cellular Beam นั้นมาจากการนำเหล็กโครงสร้างเอชบีม ไอบีม หรือไวด์แฟรงค์นำมาตัดบริเวณตรงกลางแผ่นทำให้เหล็กมีลักษณะเป็นรูปแบบ Open Web แต่ยังคงคุณสมบัติความแข็งแรง และการรับน้ำหนักคงเดิมโดยจะตัดตามแบบที่ได้มีการคำนวนไว้โดยวิศวกรผู้เชี่ยวชาญ ถึงแม้ว่ามีการเปรียบเทียบระหว่างโครงสร้าง Cellular Beam กับ โครงถักนั้นก็จะมีข้อแตกต่างตรงที่ Cellular Beam จะมีปริมาณน้ำหนักที่มากกว่าโครงถัก แต่สามารถควบคุมคุณภาพและตรวจสอบรายละเอียดของรอยเชื่อมได้ง่ายกว่าโครงถักเนื่องจากมีจุดเชื่อมต่อที่น้อยกว่าโครงถักมาก ดังนั้นจึงมีการเกิดสนิมบริเวณรอยต่อที่ทำการเชื่อมที่ไม่เท่ากันส่งผลทำให้โครงสร้างแบบ Cellular Beam มีความแข็งแรงมากกว่า ลดระยะเวลาการก่อสร้างโดยไม่เสียเวลากับการแก้หรือซ่อมบริเวณจุดรอยเชื่อมภายหลัง

บางท่านเคยได้ยินมาว่าการใช้โครงสร้าง Cellular Beam นั้นมีค่าใช้จ่ายที่สูงกว่ารูปแบบโครงสร้างทั่วไปซึ่งก็เป็นเรื่องจริง แต่หากได้มีการคำนวนระยะช่วงพาดระหว่างเสาที่เหมาะสมราคาของ Cellular Beam ก็จะอยู่ในจุดที่ใกล้เคียงกับโครงสร้างทั่วไป แต่สิ่งที่ได้กลับมาคือความคุ้มค่าของวัสดุและคุณภาพที่ได้มาในระยะยาว เพราะเหล็กเป็นวัสดุก่อสร้างที่มีมูลค่าหากมีการรื้อถอนก็ยังสามารถนำไปขายได้ และที่สำคัญราคารับซื้อโครงสร้างแบบ Cellular Beam ได้ราคาสูงกว่าโครงสร้างแบบโครงถักด้วยนะ

เหล็กเอชบีมกับบ้านสไตล์ Industrial Loft

กระแสการสร้างบ้านในปัจจุบันนี้ทำกำลังได้รับความนิยมมากที่สุดเลยคือ"การสร้างบ้านโครงสร้างเหล็ก" เพราะเป็นบ้านที่มีลักษณะเด่นเฉพาะตัวที่มีการโชว์วัสดุโครงสร้างชัดเจนแบบดิบๆกันไปเลย และหากคุณเป็นคนที่ชื่นชอบสไตล์การตกแต่งบ้านแบบ Industrial Loft การเลือกสร้างบ้านโครงสร้างเหล็กยิ่งตอบโจทย์บ้านในฝันของคุณได้อีกด้วย

ต้นกำเนิดการตกแต่งบ้านสไตล์ Industrial Loft เกิดจากการผสมผสานรูปแบบการตกแต่งบ้านสองแบบเข้าด้วยกันได้แก่การตกแต่งสไตล์ Industrial และ Loft โดยอันที่จริงการตกแต่งทั้งสองแบบที่ว่ามานี้มีจุดกำเนิดหลังจากช่วงยุคของการปฏิวัติทางอุตสาหกรรม ที่ทำให้โรงงานอุตสาหกรรมต่างๆและโกดังสินค้าทั่วทั้งประเทศสหรัฐอเมริกาต้องทำการปิดกิจการและถูกปล่อยร้างเนื่องจากผลกระทบจากสงครามโลกครั้งที่สอง จึงทำให้ต้องประหยัดมากที่สุดเท่าที่ทำได้เหล่าสถาปนิกและวิศวกรเลยใช้ความคิดในการนำโกดังสินค้าหรือโรงงานมาปรับปรุงให้เป็นบ้านพักอาศัยซะเลย

ข้อดีของการสร้างบ้านโครงสร้างเหล็ก

1. ประหยัดระยะเวลาในการก่อสร้างได้มากกว่าโครงสร้างคอนกรีตได้มากกว่าเท่าตัว
2. โครงสร้างมีความแข็งแรงเทียบเท่าหรือมากกว่าบ้านโครงสร้างคอนกรีต
3. เพิ่มพื้นที่ภายในบ้านได้เนื่องจากข้อได้เปรียบของเสาคานเหล็กที่มีขนาดเล็กกว่าเสาโครงสร้างคอนกรีต
4. น้ำหนักโครงสร้างทั้งหมดจะน้อยกว่าโครงสร้างบ้านแบบคอนกรีต
5. เหมาะกับการออกแบบและตกแต่งภายในแบบสไตล์ Loft และ Industrial Loft
6. หากบ้านต้องมีการรื้อถอนในอนาคตสามารถรื้อถอนได้ง่าย และรวดเร็ว
7. หลังการรื้อถอนสามารถนำโครงสร้างเหล็กไปขายต่อ หรือสามารถนำมาใช้ต่อได้

พื้นที่จำกัดสร้างที่จอดรถไม่พอ แก้ได้ด้วยสถาปัตยกรรมโครงสร้างเหล็ก

กรุงเทพฯปัจจุบันอย่างที่ทุกคนรู้กันว่าการที่จะหาที่จอดรถสักครั้งนั้นแทบจะเป็นเรื่องที่เป็นไปไม่ได้เลยยิ่งแล้วใหญ่ในวันหยุดสุดสัปดาห์ หรือวันหยุดยาว แต่ปัญหานี้จะถูกแก้ไขด้วยอาคารจอดรถอัตโนมัติแทนการสร้างลานจอดรถกลางแจ้ง หรืออาคารจอดรถแบบเดิมๆที่สร้างอย่างไรก็ไม่เพียงพอกับจำนวนรถที่ต้องการจอดในสถานที่นั้นๆ ซึ่งอาคารจอดรถอัตโนมัติจะเป็นทางออกสำหรับปัญหานี้โดยรูปแบบของอาคารจอดรถอัตโนมัติ

ปกติแล้วการก่อสร้างอาคารจอดรถอัตโนมัติที่มีอยู่ในประเทศไทยยังเป็นการนำเข้าระบบควบคุมจากต่างประเทศ โดยจะนิยมใช้เหล็กเอชบีมเป็นโครงสร้างหลักของอาคาร เนื่องจากคุณสมบัติของเหล็กเอชบีมที่มีความแข็งแรง ยืดหยุ่น ทนทานต่อการรับน้ำหนักโครงสร้าง และน้ำหนักรถได้อย่างดีเยี่ยม นอกจากเรื่องคุณสมบัติทางกลของเหล็กเอชบีมที่มีความได้เปรียบแล้ว การใช้เหล็กเอชบีมในการก่อสร้างนั้นยังสามารถช่วยลดระยะเวลาการก่อสร้างเพราะสามารถติดตั้งด้วยวิธีการขันประกอบด้วยน็อต หรือในภาษาอังกฤษเรียกว่า Bolted Connection โดยวิธีการนี้มีข้อดีในด้านสภาพแวดล้อมเนื่องจากสามารถลดปริมาณของฝุ่นละออง และเสียงรบกวนที่จะส่งผลกระทบต่อผู้อาศัยใกล้พื้นที่การก่อสร้างอีกด้วย ดังนั้นบริษัทที่ดำเนินการด้านอาคารจอดรถอัตโนมัติถึงเลือกและมั่นใจเหล็กเอชบีมในการก่อสร้างนั่นเอง

เหล็กโครงสร้างเอชบีม ไอบีม และไวด์แฟรค์แตกต่างกันอย่างไร?
